羞羞视频黄色软件模具之導料結構相關設定

www.wkniu.com

導料板在羞羞视频黄色软件模具中起到保護衝壓完成之製品可以依據所設定之軌道，順利離開模具，下麵針對羞羞视频黄色软件模具的結構相關設定，作以下講解：

1. 導料機構與材料間隙設定：

無切邊狀況下：設定為單邊＋0.05mm

有切邊狀況下：設定為單邊＋0.02mm

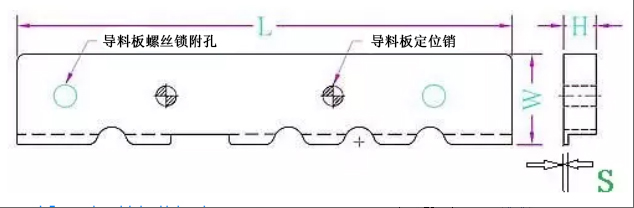

2. 導料板規格設定：

a. 導料板寬度(L) ≧ 15mm。

b. 導料板長度(W) ≦ 150mm。

c. 導料板高度(H) ≦ 8.0mm。

d. 導料板壓板安全強度(S) ≧ 1.0m m。

e. 導料板固定銷規格：∮4.0mm。

f. 導料板鎖附螺絲：M4。

g. 導料板與浮升銷之間送料空間(A) ≧ 2.0T～2.5T。導料板與浮升銷之間的空間為送料空間，因此頂出銷的頂出高度需與導料板形狀做配合，且頂出銷需平衡配置。

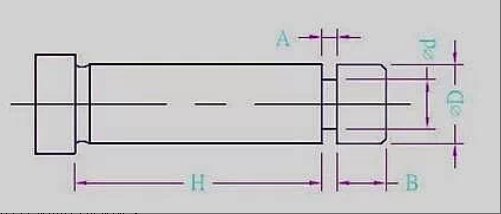

3. 浮升兩用銷規格設定：

a. 浮升兩用銷相關規格：參考衝壓羞羞视频黄色软件標準零件規格。

b. 浮升兩用銷∮徑：依據衝壓製品材料厚度與特征形狀製定。一般設定材料厚度≦1.0mm時，使用∮10以下浮升兩用銷。

c. 頂出高度：依據衝壓製品特征製定。

d. 導料空間(A)：材料厚度1.2mm以下，A ≧ 2.0T～2.5T。材料厚度1.2mm以上，A ≧ 1.5T～2.0T。

e. 設置數量：依據送料pitch，每pitch設置1pcs。

f. 設置位置：盡可能靠近引導銷位置。

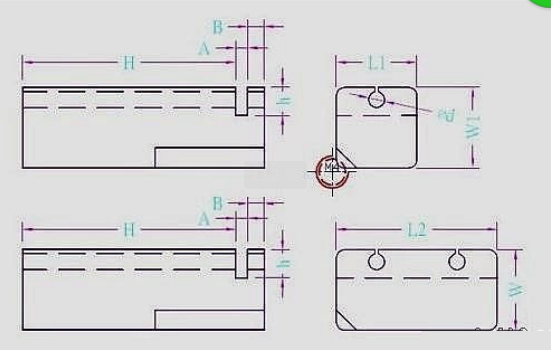

4. 方形導料塊規格設定：

a. 方形導料塊寬度(W)：8.0mm～10.0mm。

b. 方形導料塊長度(L)：依據需求設定之。一般可設計單pitch或多pitch形式。

c. 頂出高度：依據衝壓製品特征製定。

d. 導料空間(A)：材料厚度1.2mm以下，A≧2.0T。材料厚度1.2mm以上，A≧1.5T。

e. 導料壓板厚度(B)：材料厚度0.6mm以下，B≧2.0mm。材料厚度1.2mm以下，B≧3.0mm 。材料厚度1.2mm以上，B≧4.0mm。

f. 設置數量：依據送料pitch，每pitch設置1pcs。
